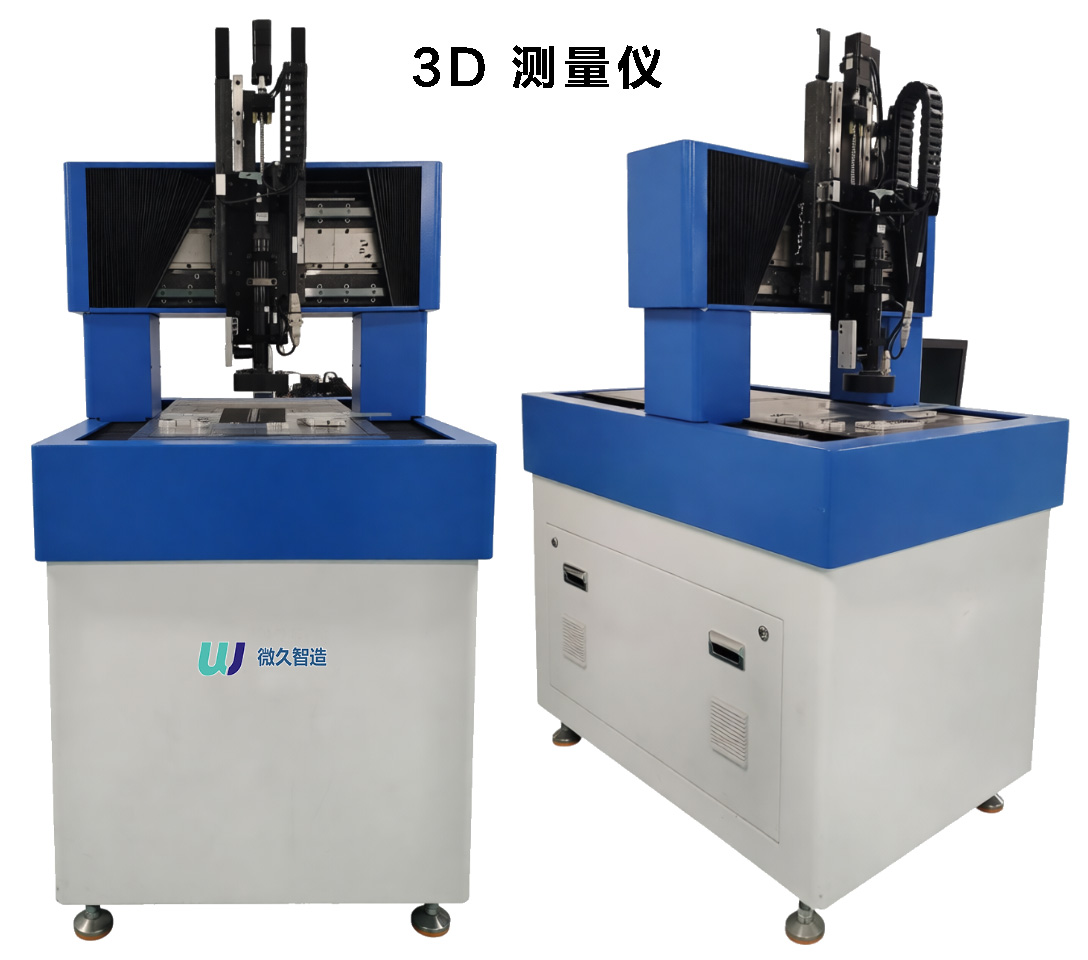

3D CMM测量仪

3D CMM量测仪

3D CMM measuring instrument

3D CMM（Coordinate Measuring Machine，三坐标测量机）是一种高精度的几何尺寸与形位公差检测设备，广泛应用于制造业、航空航天、汽车、模具等领域。其工作原理基于三维空间坐标的精确采集与分析，核心思想是通过探针接触（或非接触方式）被测物体表面，获取一系列空间点的坐标数据，再通过软件进行几何特征拟合和误差分析。

产品优势：

► 超高精度、高可靠性、高速度、高性价比、超强测量能力可精准测量任何材质的物体表面。

产品应用：

► 3C电子、汽车制造、医疗器械、家用电器等行业，任何材质的物体表面，含（镜面、透明、半透明表面）

技术指标：

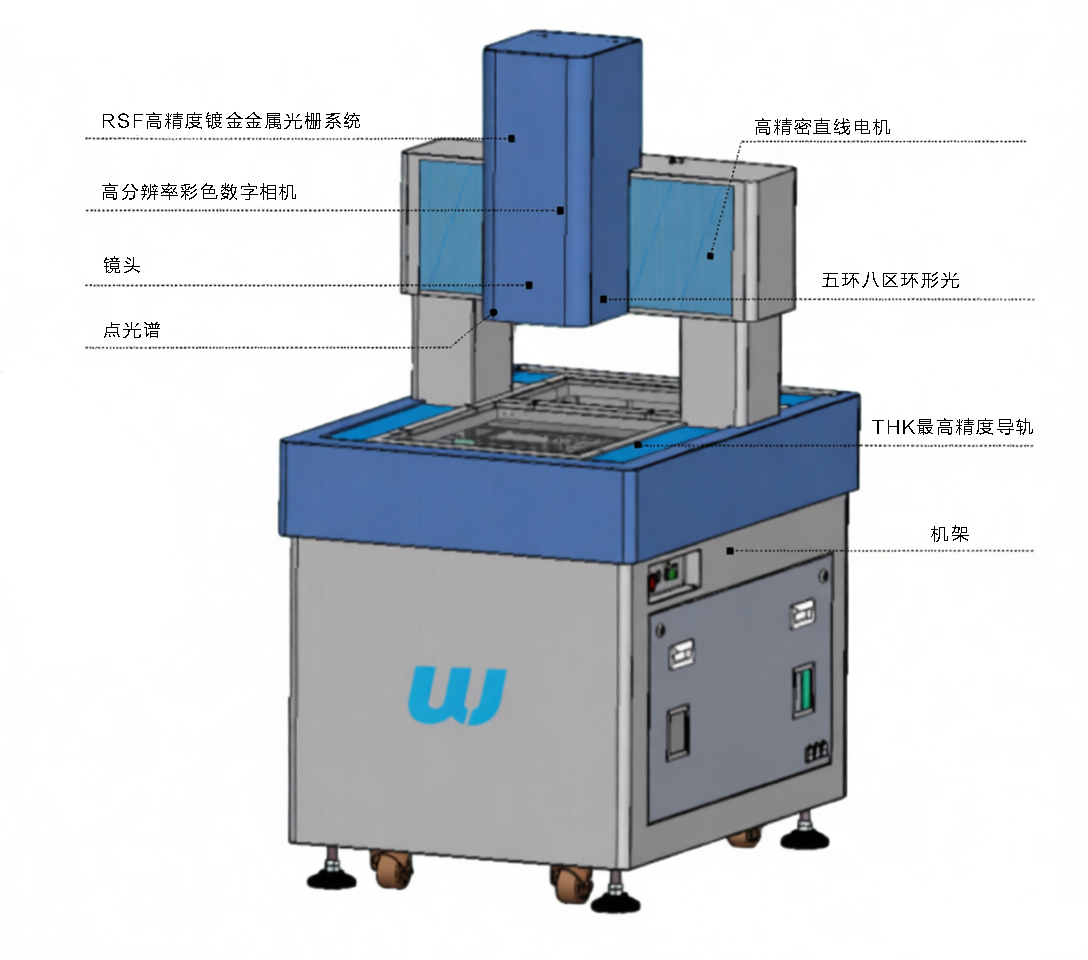

► 三轴中央驱动，精密直线四导轨

► 无测量盲区

► 配置五环八区环形光

► X6五轴CNC控制系统

► 高分辨率彩色数字相机

► 支持多种传感器

► 测量精度可达14纳米

► 超强角度特性，可达±44º

► 光斑小（最小光斑可达16µm）

► 高精度镀金金属光栅系统，光栅尺分辨率0.1µm

► 搭配进口光谱技术，三轴联动扫描

产品介绍：

微久3D量测仪用于精确获取物体三维尺寸、形状及位置信息的精密检测设备，广泛应用于机械制造、电子、汽车、航空航天等领域。
工作原理通常基于光学成像、激光扫描、坐标测量等技术，通过捕捉物体表面的三维数据，结合配套软件进行建模、分析和比对，快速检测工件的尺寸精度、形位公差、表面轮廓等参数，实现对产品质量的高效把控，为生产过程中的质量检测、逆向工程、产品设计等提供精准的数据支持。

功能说明：

3D量测仪的核心功能是提供一种高效、精准、全面且可追溯的方式，来量测物体的三维几何特性。

一、高精度尺寸测量

1、精确测量长、宽、高、直径、半径、角度、距离、间距等几何尺寸。
2、复杂轮廓、曲线、曲面特征的测量，解决了卡尺、千分尺无法解决的问题。

二、形位公差测量

1、形状公差：测量平面度、直线度、圆度、圆柱度等形状偏差。
2、位置公差：测量平行度、垂直度、倾斜度、位置度、同轴度、对称度、圆度等。
3、轮廓公差：线轮廓度和面轮廓度。

三、复杂曲面和自由形状测量

1、获取涡轮叶片、模具型腔、艺术品、生物医学模型等复杂自由曲面的完整三维点云数据。
2、将测量到的曲面与原始CAD模型对比，生成直观的偏差色谱图，用于评估加工精度和进行修正。

四、测量结果溯源

1、自动记录所有测量数据、生成清晰、规范的检测报告（数据列表、图形、色差图等）。
2、支持外部件文件DXF、PCB格式的导入，可自动识别公差。支持Word、Excel、PDF、TXT、CSV、RDB、SPC多种格式的数种输出模式，支持与Mes数据库系统对接。
